Esquemas y Disposiciones

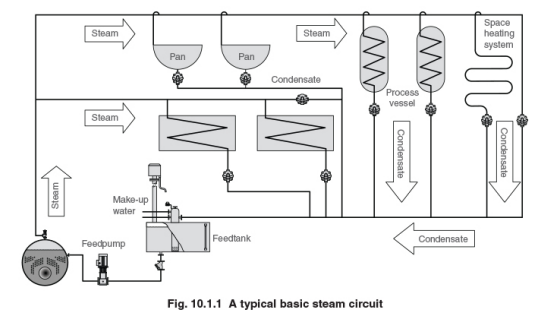

Esquema de principio general

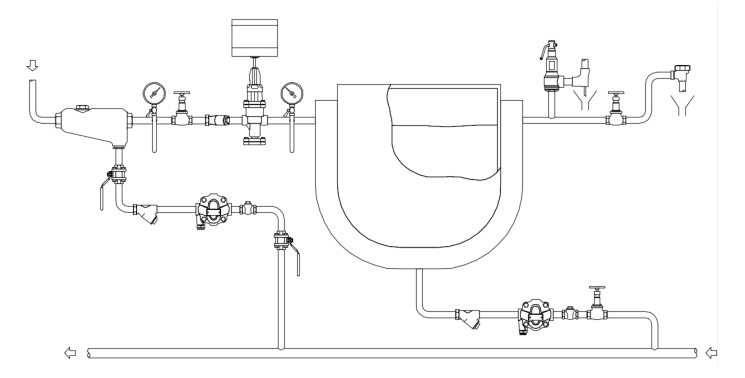

Disposición típica de un sistema regulador de presión
| Tipo de Vapor | 0 | 1 | 2 | 3 | 4 |
|---|---|---|---|---|---|
| Presión de saturación (bar) man | 8.0 | 10.0 | 12.0 | 14.0 | 16.0 |
| Temperatura de saturación (ºC) | 175.4 | 184.1 | 191.7 | 198.3 | 204.3 |
| Entalpía específica del agua hf (KJ/kg) | 742.3 | 780.8 | 815.2 | 844.2 | 871.4 |
| Entalpía específica de vaporización hfg (KJ/kg) | 2030.25 | 1999.4 | 1971.9 | 1946.2 | 1922.6 |
| Entalpía específica del vapor hg (KJ/kg) | 2772.6 | 2780.2 | 2787.1 | 2790.5 | 2794.0 |
| Densidad del vapor (kg/m3) | 4.66013 | 5.64194 | 6.62028 | 7.59886 | 8.57732 |
| Viscosidad dinámica del vapor (kg/(m·s)) | 1.5487E-05 | 1.1671E-05 | 1.5427E-05 | 1.5657E-05 | 1.5865E-05 |
Seleccione en el desplegable el tipo de vapor que se va a utilizar para el diseño del sistema
| Parámetro | Valor |
|---|---|
| Tipo de vapor producido | |
| Presión de saturación (bar) | 8.0 |
| Temperatura de saturación (ºC) | 175.4 |
| Parámetro | Valor |
|---|---|
| Energía teórica necesaria (MJ) | 0.0 |
| Energía a aportar a la sartén (MJ) | 0.0 |
| Tiempo de calentamiento (min) | 0.0 |
| Potencia a aportar en vapor (kW) | 0.0 |
| Entalpía específica disponible (KJ/kg) | 0.0 |
| Entalpía específica del condensado (KJ/kg) | 0.0 |
| Salto entálpico específico (KJ/kg) | 0.0 |
| Flujo de vapor (kg/h) | 0.0 |
| Parámetro | Valor |
|---|---|
| Energía teórica para elevar a 100ºC (MJ) | 0.0 |
| Energía de vaporización (MJ) | 0.0 |
| Energía a aportar a la sartén (MJ) | 0.0 |
| Tiempo de proceso por lote (min) | 0.0 |
| Potencia a aportar en vapor (kW) | 0.0 |
| Entalpía específica disponible (KJ/kg) | 0.0 |
| Entalpía específica del condensado (KJ/kg) | 0.0 |
| Salto entálpico específico (KJ/kg) | 0.0 |
| Flujo de vapor (kg/h) | 0.0 |

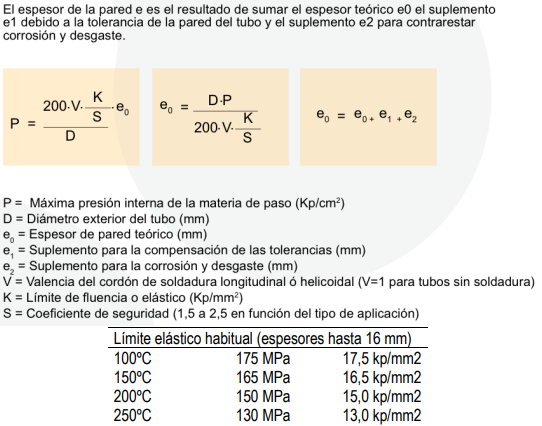

A continuación, se realizara el diseño de las conducciones calculando el espesor mínimo necesario
| Parámetro | Valor |
|---|---|
| Temperatura | |
| Diámetro Exterior (mm) | |
| Máxima presión interna (kp/cm²) | |
| C.S | 2.5 |
| Espesor de pared teórico (mm) | 0.0 |

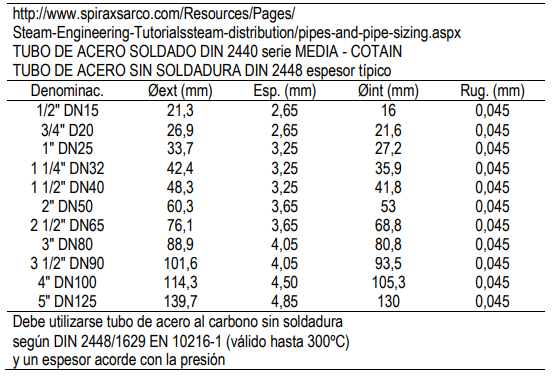

Elegir un tipo de tuberia de la tabla superior "Diseño de Conducciones" con un espesor inmediatamente superior al espesor teórico obtenido
En este apartado se calcula la velocidad del vapor teniendo en cuenta las perdidas de cargas del sistema
| Parámetro | Valor |
|---|---|
| Longitud real de la conducción L (m) | |
| Incremento por accesorios | |
| Longitud equivalente de la conducción Le (m) | - |
| AP máx en la conducción (bar) | |
| Factor de pérdida de carga (PDF): | |
| Presión inicio (bar g) | - |
| Presión final (bar g) | - |
| F1 (tabla 10.2.5) para Presión inicio | |
| F2 (tabla 10.2.5) para presión final | |
| PDF teórico (F1-F2)/Le | - |
| PDF adoptado (tabla 10.2.6) |
Elegir dato por debajo del valor teórico |
| Flujo de vapor necesario (kg/h) | - |
| Øint mínimo nominal (mm) (tabla 10.2.6) | |
| Capacidad máxima (kg/h) | |
| Conducción adoptada (DIN 2448) | |
| Volumen específico (m³/kg) | 0.13160 |
| Diámetro interior (mm) | - |
| Velocidad vapor (m/s) | - |
Conociendo la presión requerida en el receptor en (bar) abs --> Siga el siguiente link e introduzca la presión para obtener la temperatura de saturación
| Parámetro | Valor |
|---|---|
| Presión requerida en el receptor (bar) abs | |
| Temperatura de saturación (ºC) | |
| Pérdida carga crítica válvula reguladora (%) | |
| Presión previa válvula (bar) abs | - |
| ΔP máx en la conducción (bar) | - |
| Consigna presión teórica caldera (bar) abs | - |
| Δ Margen precaución (5%) (bar) | - |
| Consigna presión caldera (bar) abs | - |
| Consigna presión deseada caldera (bar) man | - |
En esta sección se realizaran los cálculos correspondientes para la eleccion del tipo de valvula
| Válvula Elegida | DN20 | DN25 | DN32 | DN40 | DN50 |
|---|---|---|---|---|---|
| Flujo de vapor (kg/h) | - | - | - | - | - |
| Volumen específico vapor (m³/kg) | - | - | - | - | - |
| Flujo volumétrico vapor (m³/h) | - | - | - | - | - |
| Apertura de paso (cm²) | 3.1 | 4.9 | 8.0 | 12.6 | 19.6 |
| Velocidad salida vapor (m/s) | - | - | - | - | - |
| Velocidad máxima salida vapor (m/s) | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 |
| Verificación velocidad salida | - | - | - | - | - |
| Consigna presión efectiva caldera (bar) man | - | - | - | - | - |
| Presión requerida en el receptor (bar) man | - | - | - | - | |
| ΔP requerida (bar) | - | - | - | - | - |
| Pérdida carga relativa (%) | - | - | - | - | - |
| Coeficiente válvula Kv teórico (m³/h) | - | - | - | - | - |
| Coeficiente válvula Kvs (m³/h) | |||||
| Rango trabajo (abierta toda) (%) | - | - | - | - | - |
| Verificación Kvs elegido | - | - | - | - | - |
